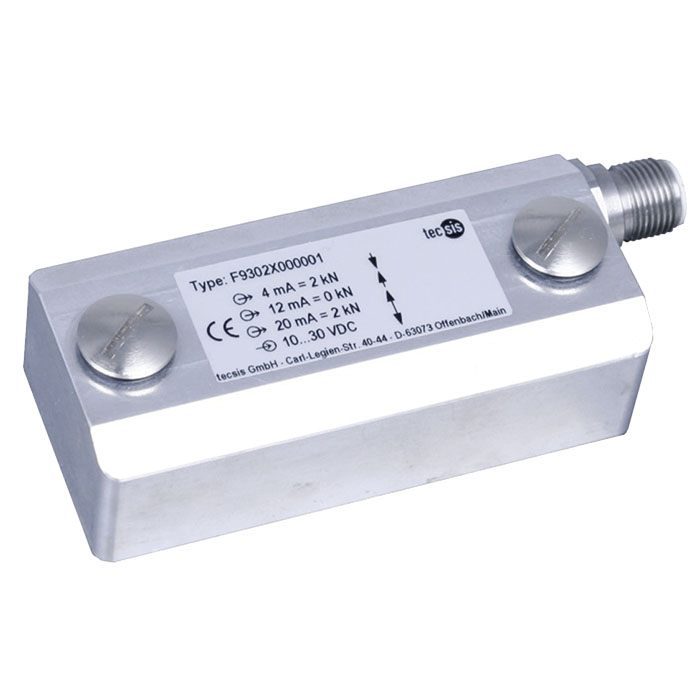

Датчик деформации Модель F9302
Применение
- Машины для литья под давлением
- Несущие стальные конструкции, опоры для резервуаров
- Специальные транспортные средства
- Строительные машины
Особенности
- Диапазоны измерения усилия от 0 ... 200 до макс. 0 ... 1000 με
- Высокая долговременная стабильность, ударопрочность, виброустойчивость и воспроизводимость
- Возможность использования при модернизации, простота установки
- Для использования в экстремальных условиях вне помещения (IP67)
- Относительная ошибка линейности < 2 % Fном
Описание
Датчик деформации предназначен для применений, в которых необходимо измерять деформации, вызванные внешними силами, воздействующими на имеющиеся неподвижные детали конструкции. Устройство просто накручивается на соответствующий элемент. После калибровки устройство превращается в преобразователь силы, в котором деформация детали передается за счет силы трения к датчику деформации.
Благодаря возможности использования при модернизации, вариантам монтажа и небольшому занимаемому прибором пространству данный тип приборов превращается в универсальный, эксплуатационно гибкий тензодатчик для управления силой и нагрузкой. Примером использования служат крупные станки и стальные конструкции с высокими нагрузками. В машиностроении датчик деформации используется для машин для тиснения и печатных станков.
Датчик деформации подходит для использования в конструкциях с растяжением или сжатием макс. 1,0 ‰ и обеспечивает суммарную погрешность измерительного прибора 2 % от полного диапазона измерения. Для крепления прибора к области конструкции, в которой происходит относительное удлинение, используются два болта. Датчик деформации имеет встроенный усилитель. Узел «деталь конструкции/датчик деформации» можно легко отрегулировать с помощью сигналов управления.
Основным элементом датчика деформации модели F9302 является тонкопленочный элемент толщиной 7 мм. В нем, в крайне ограниченном пространстве, реализован мост Уитстона. Датчик деформации удовлетворяет требованиям стандарта EN 61326 к электромагнитной совместимости (ЭМС). Цифровой программируемый усилитель позволяет выполнить предварительную установку параметров на заводе-изготовителе в соответствии с требованиями конкретного применения. При необходимости можно заказать прибор с возможностью выбора диапазона измерения. Датчик деформации может использоваться как для статических, так и для динамических измерений.
